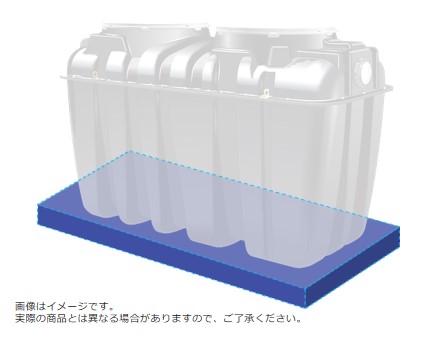

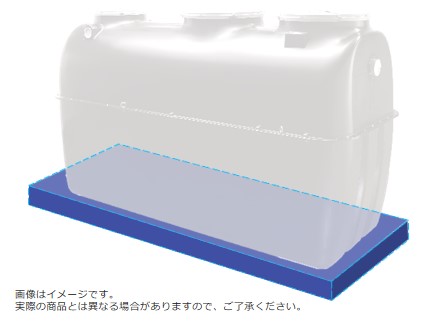

PC版(プレキャストコンクリート版)

PC版は浄化槽の底版コンクリートとして使用するために、あらかじめ工場で製造されたコンクリート製品です。浄化槽とセットで納入し施工して頂くことで、悪天候での施工や、地下水が多い場所での施工時に効果を発揮します。



PC版を使用される場合は、設置される市町村への申請が必要となります。PC版のご使用につきましては、最寄りの弊社営業所へお問合せください。



PC版の仕様は下表でご確認ください。また市町村申請用資料につきましては、下表から閲覧またはダウンロードしてください。市町村により申請方法が異なりますので、申請先の市町村の申請方法に合わせ、下表の申請用資料中から必要な資料を選択してご使用ください。



※申請用資料中の「表紙」、「目次」、「中表紙」は、エクセルデータとしていますので、必要に応じて修正頂きご使用ください。









PC版仕様/KRS-5A、KRS-5B

適用浄化槽

KRS-5A、KRS-5B

(放流ポンプ槽一体型を含む)

PC版型式 RC-5RSN RC-5RS
浮上防止金具取付可否
寸法(mm) W650×L1600×H100 W990×L2030×H100
質量(kg) 250 482



申請用資料

●下表内「DL」をクリックするとファイルが開きますので、保存下さい。

適用浄化槽

KRS-5A、KRS-5B

(放流ポンプ槽一体型を含む)

PC版型式

RC-5RSN

(浮上防止金具-非対応)

RC-5RS

(浮上防止金具-対応)

表紙(.xlsx) DL DL
目次・中表紙(.xlsx) DL
目次・中表紙 対応資料 1.形状寸法・図面(.pdf) DL DL
2.強度計算書(.pdf) DL DL
3.コンクリート品質証明書及び強度試験報告書(.pdf) DL DL
4.JIS認定工場認証書(.pdf) DL







PC版仕様/KRS-7A、KRS-7B

適用浄化槽

KRS-7A、KRS-7B

(放流ポンプ槽一体型を含む)

PC版型式 RC-7RSN RC-7RS
浮上防止金具取付可否
寸法(mm) W750×L1850×H100 W1160×L2290×H100
質量(kg) 333 638



申請用資料

●下表内「DL」をクリックするとファイルが開きますので、保存下さい。

適用浄化槽

KRS-7A、KRS-7B

(放流ポンプ槽一体型を含む)

PC版型式

RC-7RSN

(浮上防止金具-非対応)

RC-7RS

(浮上防止金具-対応)

表紙(.xlsx) DL DL
目次・中表紙(.xlsx) DL
目次・中表紙 対応資料 1.形状寸法・図面(.pdf) DL DL
2.強度計算書(.pdf) DL DL
3.コンクリート品質証明書及び強度試験報告書(.pdf) DL DL
4.JIS認定工場認証書(.pdf) DL









PC版仕様/KGRN-10

適用浄化槽

KGRN-10

(放流ポンプ槽一体型を含む)

PC版型式 RC-10
浮上防止金具取付可否
寸法(mm) W1230×L3200×H100
質量(kg) 955



申請用資料

●下表内「DL」をクリックするとファイルが開きますので、保存下さい。

適用浄化槽

KGRN-10

(放流ポンプ槽一体型を含む)

PC版型式 RC-10
表紙(.xlsx) DL
目次・中表紙(.xlsx) DL
目次・中表紙 対応資料 1.形状寸法・図面(.pdf) DL
2.強度計算書(.pdf) DL
3.コンクリート品質証明書及び強度試験報告書(.pdf) DL
4.JIS認定工場認証書(.pdf) DL









PC版仕様/KBR1-5

適用浄化槽

KBR1-5

(放流ポンプ槽一体型を含む)

PC版型式 RC-7RS
浮上防止金具取付可否 否(注1)
寸法(mm) W1160×L2290×H100
質量(kg) 638

(注1) RC-7RSは浮上防止金具取付対応品ですが、KBR1-5型に使用する場合は浮上防止金具対応不可となります。

申請用資料

●下表内「DL」をクリックするとファイルが開きますので、保存下さい。

適用浄化槽

KBR1-5

(放流ポンプ槽一体型を含む)

PC版型式 RC-7RS
表紙(.xlsx) DL
目次・中表紙(.xlsx) DL
目次・中表紙 対応資料 1.形状寸法・図面(.pdf) DL
2.強度計算書(.pdf) DL
3.コンクリート品質証明書及び強度試験報告書(.pdf) DL
4.JIS認定工場認証書(.pdf) DL











PC版仕様/KBR1-7

適用浄化槽

KBR1-7

(放流ポンプ槽一体型を含む)

PC版型式 RC-10
浮上防止金具取付可否
寸法(mm) W1230×L3200×H100
質量(kg) 955



申請用資料

●下表内「DL」をクリックするとファイルが開きますので、保存下さい。

適用浄化槽

KBR1-7

(放流ポンプ槽一体型を含む)

PC版型式 RC-10
表紙(.xlsx) DL
目次・中表紙(.xlsx) DL
目次・中表紙 対応資料 1.形状寸法・図面(.pdf) DL
2.強度計算書.pdf) DL
3.コンクリート品質証明書及び強度試験報告書(.pdf) DL
4.JIS認定工場認証書(.pdf) DL











PC版仕様/KBR1-10

適用浄化槽

KBR1-10

(放流ポンプ槽一体型を含む)

PC版型式 RC-10
浮上防止金具取付可否 否(注1)
寸法(mm) W1230×L3200×H100
質量(kg) 955

(注1) RC-10は浮上防止金具取付対応品ですが、KBR1-10型に使用する場合は浮上防止金具対応不可となります。

申請用資料

●下表内「DL」をクリックするとファイルが開きますので、保存下さい。

適用浄化槽

KBR1-10

(放流ポンプ槽一体型を含む)

PC版型式 RC-10
表紙(.xlsx) DL
目次・中表紙(.xlsx) DL
目次・中表紙 対応資料 1.形状寸法・図面(.pdf) DL
2.強度計算書(.pdf) DL
3.コンクリート品質証明書及び強度試験報告書(.pdf) DL
4.JIS認定工場認証書(.pdf) DL
